Entenda como funciona o teste hidrostático em cilindros compósitos, etapas do processo, normas aplicáveis e onde realizar o serviço com segurança.
- O teste hidrostático em cilindros compósitos avalia a integridade estrutural do equipamento por meio de pressão interna controlada, sendo obrigatório por norma.
- O processo envolve expansão volumétrica, pressão de prova, medição de expansão permanente e verificação da vida útil do cilindro.
- A periodicidade e os critérios de aprovação seguem normas técnicas específicas, e o serviço deve ser realizado por empresa habilitada.
Resumo preparado pela redação.
Cilindros compósitos são amplamente utilizados em ambientes industriais que exigem fornecimento de ar respirável, como operações com equipamentos de proteção respiratória autônoma.
Por serem submetidos a altas pressões de trabalho, esses equipamentos precisam passar por inspeções periódicas rigorosas.
O teste hidrostático em cilindros compósitos é o principal método de avaliação da integridade estrutural desses recipientes. Ele garante que o cilindro ainda suporta a pressão de serviço com segurança, sem risco de falha catastrófica durante o uso.
Neste guia, você vai entender cada etapa do processo, os critérios técnicos envolvidos e por que esse teste não é apenas uma exigência normativa — é uma questão de vida.
O que é teste de expansão volumétrica
O teste de expansão volumétrica é a etapa central do ensaio hidrostático. Ele mede o quanto o cilindro se expande quando submetido à pressão de teste e, mais importante, o quanto essa expansão é recuperada após a despressurização.
O princípio é simples: todo cilindro sob pressão interna se deforma levemente. Se essa deformação for elástica, o material retorna ao volume original após o alívio da pressão.
Se a deformação for excessiva ou permanente, o cilindro perdeu parte de sua capacidade estrutural e precisa ser retirado de serviço.
O método mais usado é o de jaqueta de água, no qual o cilindro é preenchido com água e imerso em um recipiente fechado também cheio de água.
Antes de iniciar a pressurização, é essencial garantir a eliminação total de bolhas de ar do sistema — qualquer bolha residual compromete a precisão das leituras, pois o ar é compressível e distorce o deslocamento volumétrico medido.
Somente após confirmar que o sistema está completamente livre de ar é que o cilindro é conectado ao equipamento de teste e a pressurização tem início. Esse cuidado aparentemente simples é o que garante a confiabilidade do resultado final.
Pressão máxima de serviço
Antes de iniciar o teste, é fundamental identificar e registrar a pressão máxima de serviço (PMS) do cilindro. Essa informação está gravada na ogiva do equipamento e indica o limite superior de operação em condições normais.
A PMS é o valor de referência para todo o procedimento. Durante a fase de estabilização, a pressão aplicada é mantida em 85% da pressão total do teste. Esse patamar intermediário é onde a estabilidade do sistema é verificada — se a pressão cair nesse ponto, há indicativo de vazamento, e o ensaio deve ser interrompido para investigação.
A estabilização confirma que as conexões estão estanques e que o equipamento está se comportando dentro do esperado antes de atingir a máxima pressão. Somente após essa verificação o operador avança para a pressurização completa.
Ignorar esse parâmetro ou aplicar pressão inadequada invalida o ensaio e pode danificar o cilindro. Por isso, o laudo técnico de todo teste hidrostático em cilindros compósitos deve registrar explicitamente a PMS e os valores observados em cada etapa da pressurização.
Estabilização, liberação e reajuste de pressão
Após o início da pressurização, o cilindro precisa passar por um período de estabilização. Esse tempo permite que o material se acomode sob carga antes que qualquer leitura seja registrada.
A duração varia conforme a norma e o tipo de cilindro, mas geralmente fica entre 30 segundos e alguns minutos.
Durante a estabilização, é comum ocorrer uma pequena queda de pressão. Isso exige um reajuste controlado para manter o valor dentro da faixa especificada. Esse reajuste deve ser feito com cuidado para não ultrapassar o limite superior da pressão de teste.
Depois das leituras iniciais, a pressão é liberada gradualmente. A despressurização também deve ser controlada — uma liberação abrupta pode causar danos ao equipamento e comprometer os dados de expansão permanente, que serão medidos logo após.
Medição de expansão total
A expansão total representa o volume máximo de água deslocada pelo cilindro durante a pressurização. É o somatório da expansão elástica (recuperável) e da expansão permanente (não recuperável).
Esse valor é registrado no pico da pressurização, antes de qualquer alívio. Ele serve como parâmetro de comparação com os limites estabelecidos pelo fabricante e pelas normas técnicas.
Cilindros compósitos, por sua natureza, apresentam expansão total diferente de cilindros de aço. As fibras sintéticas têm comportamento elástico distinto dos metais, o que exige critérios de aprovação específicos para cada categoria de material.
Medição de expansão permanente
Após a despressurização completa, mede-se o volume de água que permaneceu deslocado no tubo de medição. Esse valor é a expansão permanente — a deformação que o cilindro não recuperou após o alívio da pressão.
A relação entre expansão permanente e expansão total, expressa em percentual, é o critério fundamental de aprovação ou reprovação no ensaio
. O parâmetro de referência é direto: se a expansão permanente ultrapassar 5% da expansão total, o cilindro é reprovado e deve ser retirado de serviço imediatamente.
Esse critério reflete uma realidade técnica importante: um cilindro que não recupera sua geometria original após a despressurização já não tem a mesma resistência estrutural de quando foi fabricado. Continuar utilizando esse equipamento é um risco real — não apenas de perda de produto, mas de acidente grave.
Quando o cilindro apresenta expansão permanente elevada, isso indica fadiga estrutural avançada do material. Nenhuma manutenção corrige essa condição. O equipamento precisa ser descartado, independentemente de sua aparência externa ou histórico de uso.
Teste de pressão de prova
O teste de pressão de prova é uma etapa essencial do ensaio hidrostático em cilindros compósitos. Nele, o equipamento é pressurizado até o valor de teste e mantido nessa condição por pelo menos 30 segundos, sem que haja queda de pressão ou deformação visível.
Esse tempo mínimo de sustentação é o que diferencia o teste de prova de uma simples pressurização pontual.
Durante esses 30 segundos, o operador verifica se o cilindro mantém a integridade sob carga máxima — qualquer queda de pressão nesse intervalo indica falha estrutural ou vazamento e o equipamento é automaticamente reprovado.
Ao contrário do teste de expansão volumétrica, o ensaio de pressão de prova não mede variação de volume. Ele avalia resistência e estanqueidade sob carga sustentada, sendo especialmente relevante para identificar falhas que só se manifestam com o tempo de pressurização.
É importante que ambos os ensaios sejam realizados por técnicos qualificados, com equipamentos calibrados e procedimentos rastreáveis. A combinação dos dois métodos é o que garante uma avaliação completa da condição do cilindro.
Vida útil e marcação do cilindro
Todo cilindro compósito tem uma vida útil definida pelo fabricante, que não pode ser ultrapassada independentemente do resultado dos testes hidrostáticos. Quando o prazo vence, o cilindro deve ser substituído — sem exceções. Não há ensaio, reparo ou recondicionamento que prorrogue esse limite.
Essa regra existe porque os materiais compósitos sofrem degradação acumulativa ao longo dos anos, mesmo sem uso intensivo.
A Vida útil começa na fabricação, geralmente 15 anos, podendo variar 20, 30 anos ou mais.
O envelhecimento das fibras, a fadiga por ciclos de pressão e a exposição a agentes externos comprometem progressivamente a integridade do equipamento — de formas que nem sempre são detectáveis visualmente.
Após cada teste aprovado dentro do prazo de vida útil, o cilindro recebe uma nova marcação e etiquetagem. Essa identificação registra a data do ensaio e o prazo para o próximo, garantindo rastreabilidade completa e conformidade com normas técnicas reconhecidas internacionalmente.
A periodicidade do teste hidrostático em cilindros compósitos varia conforme:
- Tipo de gás armazenado (ar respirável, oxigênio, nitrogênio etc.)
- Norma técnica de referência (nacional ou internacional)
- Histórico de uso e condições operacionais
- Determinação do fabricante registrada na documentação técnica
Em cilindros utilizados para ar respirável em equipamentos de proteção, como os MSA e similares, a periodicidade mais comum é de 3 anos para inspeção visual e 5 anos para o ensaio hidrostático completo.
Secagem e pintura
Depois da realização do teste hidrostático, o cilindro passa obrigatoriamente por um processo de secagem interna completa.
Qualquer resíduo de umidade no interior pode causar corrosão interna, contaminar o gás armazenado e comprometer diretamente a qualidade do ar respirável — o que representa risco real para quem usa o equipamento em campo.
A secagem é feita com ar comprimido filtrado e seco, em procedimento controlado que garante a remoção de toda a umidade residual do ensaio. Somente após a confirmação de que o interior está completamente seco, o cilindro pode ser pressurizado com o gás de uso. Esse cuidado final é tão importante quanto o ensaio em si.
Quanto à pintura externa, ela tem função dupla: proteção contra corrosão e identificação visual do conteúdo. Esses dois fatores impactam diretamente a integridade estrutural do cilindro ao longo do tempo — um acabamento comprometido expõe o material compósito à umidade, variações térmicas e agentes químicos que aceleram a degradação.
Cilindros que passaram pelo teste e estão com acabamento deteriorado devem ser repintados antes de retornar ao serviço. A cor padrão segue as normas aplicáveis ao tipo de gás, e a escolha incorreta de cor pode gerar confusão operacional com consequências graves.
Algumas empresas optam por não repintar cilindros compósitos de fibra para não cobrir eventuais danos visíveis nas fibras externas — decisão técnica que deve ser avaliada e documentada caso a caso.
KB Serviços: referência em teste hidrostático em cilindros compósitos
Se você precisa saber onde fazer teste hidrostático em cilindros compósitos com respaldo técnico, conformidade normativa e agilidade de atendimento, a KB Serviços é a escolha certa.
Com 5 anos de atuação e posicionamento como assistência técnica exclusiva da IBR para equipamentos de ar respirável, a KB Serviços combina conhecimento especializado com estrutura operacional para atender indústrias em todo o Brasil.
A empresa realiza ensaios hidrostáticos completos, incluindo expansão volumétrica, pressão de prova, secagem, marcação e emissão de laudo técnico rastreável.
Todos os processos seguem as normas NR aplicáveis, além das certificações ISO 9001 e ISO 14001, que garantem qualidade e responsabilidade ambiental em cada etapa do serviço.
Além do teste hidrostático em cilindros compósitos, a KB Serviços oferece:
- Manutenção preventiva e corretiva de equipamentos de ar respirável
- Venda de peças originais IBR com pronta entrega

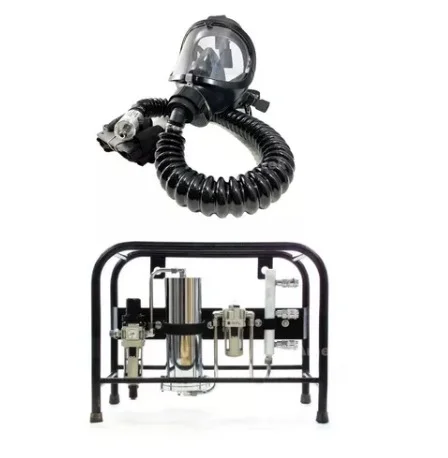

- Aluguel de equipamentos autônomos, como mangueiras atóxicas e cavaletes filtrantes
- Suporte técnico especializado para gestores de EHS, engenheiros e técnicos de segurança
Para empresas que operam com ar respirável em ambientes confinados, industriais ou de alto risco, contar com uma empresa de teste hidrostático em cilindros compósitos como a KB Serviços é garantia de conformidade, segurança operacional e tranquilidade para os responsáveis pela gestão de EHS.
Precisa realizar o teste hidrostático dos seus cilindros compósitos?
Entre em contato com a KB Serviços e fale com um especialista. Nossa equipe está pronta para avaliar sua demanda, orientar sobre prazos e emitir laudos técnicos com total rastreabilidade.
Solicite um orçamento agora e mantenha seus equipamentos dentro da conformidade.
